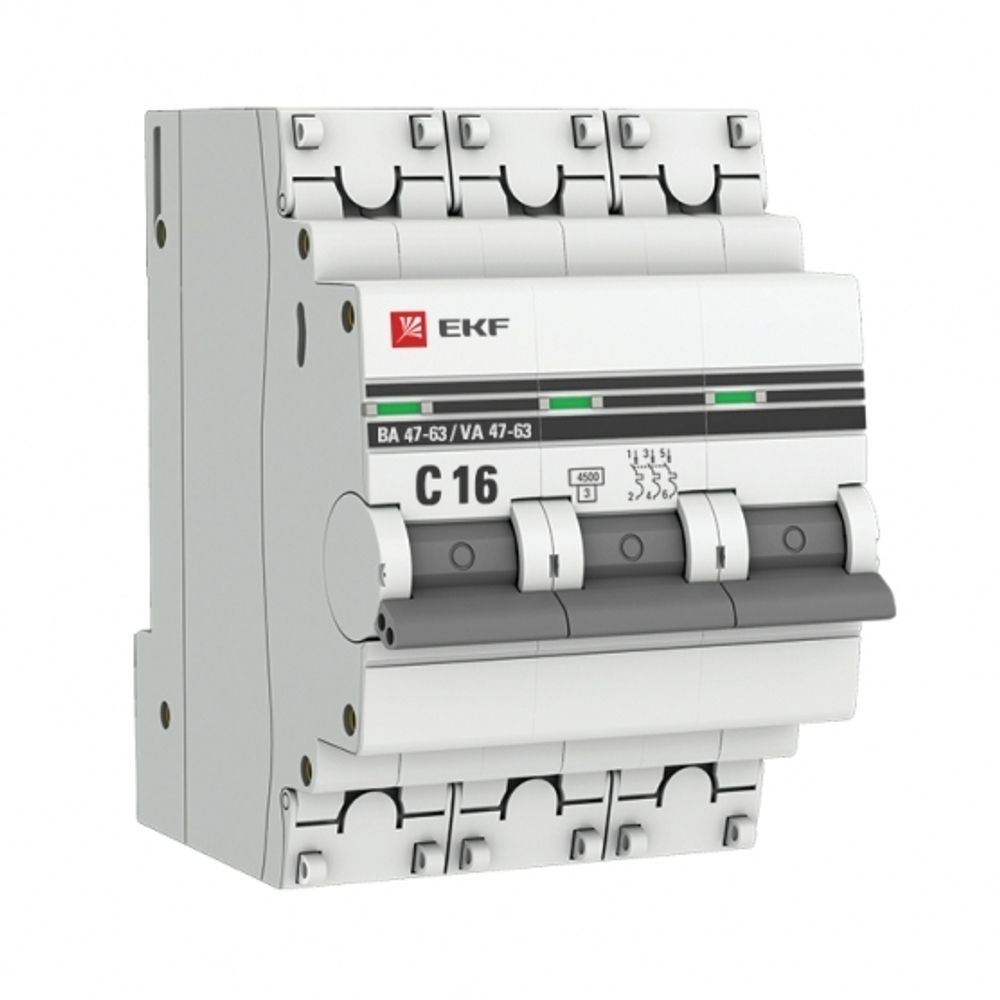

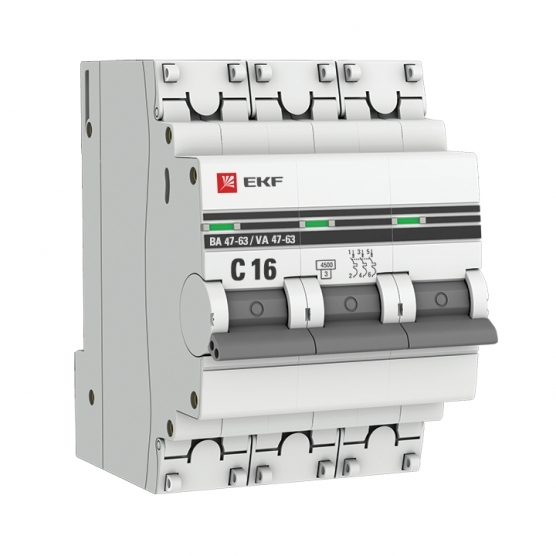

Автоматические выключатели ВА 47-63 4,5 кА EKF PROxima являются механическими коммутационными аппаратами и соответствуют ГОСТ Р50345-2010.
Особенностью данной серии выключателей является усовершенствованная конструкция. В выключателях имеются пластиковые крышки, закрывающие доступ к винтовому зажиму и служащие для опломбирования выключателей, что исключает несанкционированный доступ к проводникам. Корпус выключателей усилен дополнительными заклепками для устранения эффекта расхождения корпуса. Выключатели оборудованы удобной ручкой управления, обеспечивающей надежное оперирование изделиями. На лицевой панели выключателей имеется цветовой индикатор состояния. Конструкция установочного зажима обеспечивает свободную установку выключателя на DIN-рейку.
Техническая спецификация
|
Статус
|
Регулярная
|
|
Тип напряжения
|
AC
|
|
Глубина установочная (встраив.)
|
41мм
|
|
Номин. ток
|
16А
|
|
Номин. напряжение
|
400В
|
|
Характеристика срабатывания (кривая тока)
|
C
|
|
Класс токоограничения
|
3
|
|
Категория перенапряжения
|
3
|
|
Степень загрязнения
|
2
|
|
Модульная ширина (общ. кол-во модульных расстояний)
|
3
|
|
Степень защиты (IP)
|
IP20
|
|
Отключение нейтрали (N)
|
Нет
|
|
Отключающая способность по EN 60898
|
4,5кА
|
|
Возможна дополнит. комплектация
|
Да
|
|
Общ. количество полюсов
|
3
|
|
Количество защищенных полюсов
|
3
|
|
Частота
|
50...50Гц
|
|
Рабочая температура окружающей среды
|
-25...50°C
|
|
Номин. напряжение изоляции Ui
|
660В
|
|
Поперечн. сечение подключ. многопроволочного (гибкого) провода
|
1...16мм²
|
|
Подходит для скрытого монтажа (заподлицо)
|
Нет
|
|
Номинальное импульсное выдерживаемое напряжение Uimp
|
4кВ
|
|
Поперечн. сечение подключ. однопроволочного (жесткого) провода
|
1...25мм²
|
|
Серия
|
PROxima
|
|
Серия продукции
|
ВА47-63
|
|
Способ монтажа
|
DIN-рейка
|
|
Механическая износостойкость, кол-во циклов
|
20000
|
|
Коммутационная износостойкость, кол-во циклов
|
10000
|
|
Гарантийный срок эксплуатации, лет
|
7
|
|
Срок службы, лет
|
20
|
